A+K平衡流量計（BFM: Balanced Flow Meter）。這種流量計的測量精度是傳統孔板節流裝置的5～10倍，流動噪聲降低到1/15，永久壓力損失約為1/3，壓力恢復快2倍，最小直管段為0.5D～2D，沒有活動部件，安裝簡單方便，使用安全可靠，可省去大量直管段，大大減少流體運行的能量消耗，是一種具有廣闊應用前景的節能儀表。
平衡流量計(BFM)對傳統節流裝置進行了極大的突破，具有能平衡調整流場的顯著特征。傳統節流裝置只有一個流體節流孔，節流后使流體失去了理想的狀態，而平衡流量計設計有多個函數孔，能最大限度地將流場平衡調整成理想狀態，從而將差壓式流量計的優勢發揮到極至�！ �
2006年底，上�？蒲罂萍佳邪l(fā)A+K平衡流量計并中國市場，上海設立合作加工基地，已申請并陸續獲得中國實用新型和發明專利。憑借18年中國工業儀表市場推廣與服務經驗，將為中國全行業用戶提供高精度、低成本、節能增效型流量?jī)x表，為建設資源節約型、環境友好型和諧社會持續努力。

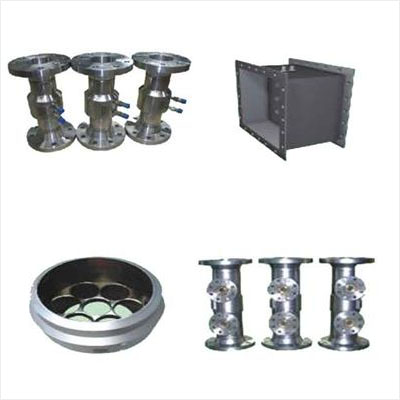

A+K BFM國際通稱平衡流量計，中國稱“平衡差壓節流裝置”，是一種革命性的差壓式流量?jī)x表。平衡流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布基于獨特的公式和測試數據定制，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡調整，渦流被最小化，形成流速分布有一定規律的充分發展的紊流，通過取壓裝置可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。
現今大量使用的標準孔板節流裝置，由于只有一個節流孔，孔兩邊的死區產生大量渦流消耗流體動能，會導致很大的永久壓力損失；隨機和雜亂渦流所形成的噪聲引起取壓點信號波動，使測量線性度和重復性降低；一個孔的結構，需要很長的直管段來調整流場和恢復壓力。
A+K平衡流量傳感器相關的測試和檢定是由美國航天技術人員進行的，相關的技術和測試數據是經過田納西A&M大學確認。測試結果證明：A+K平衡流量傳感器通過多孔圓盤節流整流器，能巧妙實現流體平衡測量，明顯減少渦流的形成、降低死區效應、減少流體動能的損失，降低渦流帶來的取壓點信號波動。
建設資源節約型、環境友好型和諧社會，需要使用先進儀表。平衡流量計是一款典型的節能增效型差壓式流量計。
流量計作為一個測量元件，本身也是一個耗能元件。流量計的運行成本包括測量精確度成本和介質輸送成本，測量精確度成本是因計量不準確造成的貿易結算損失，對于貴重介質而言，精確度成本十分重要；介質輸送成本是介質輸送過程消耗的能量，主要以測量元件造成的永久壓力損失為標志，就液體等比重較大的流體而言，運行輸送成本是一筆很大的開支（泵消耗的電能）。
相對傳統節流裝置而言：
A+K平衡流量計與其他差壓流量計的對比
平衡流量計具有精確度高、量程比寬、直管段短、壓損低、長期穩定、耐臟污、測量范圍寬、適用性廣等多項優點，極高的性價比、使其躋身于高檔流量計行列。
測量精確度高
由于平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，表體采用特制精密管道和專用取壓裝置，使精確度比傳統節流裝置提升了5～10倍。
經過實流標定，傳感器精確度可達±0.30%、±0.50%， 適用于貿易計量場合；
幾何尺寸檢驗，傳感器精確度可達±0.50%、±1.00%， 適用于過程控制場合。
平衡流量計加工重復性極高，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。
直管段要求低
平衡流量傳感器能將流場平衡、調整穩定、且壓力恢復比傳統孔板節流裝置快兩倍，大大縮短了對直管段的要求。 大多數情況下直管段可以小至0.5D～2D，采用平衡流量計可以省去大量直管段，尤其是特殊昂貴材料的管道。如下圖為互成垂直平面上兩個90°彎頭前后直管段要求：
永久壓力損失低
平衡流量計多孔對稱的平衡設計，減少了渦流的形成和紊流摩擦，降低了動能損失，在同樣的測量工況不降低差壓值的情況下，可比傳統節流裝置降低到1/2 1/3的永久壓力損失，從而節省了相當大的運行成本，是一種節能型儀表，值得大量推廣。
量程比寬
與傳統節流裝置相比，平衡流量計極大提高了測量量程比。美國研究結果顯示：雷諾數大于5×104時，選擇合適的孔徑參數，平衡流量傳感器量程比無上限。根據工業測量實際應用需要，常規測量量程比為7:1～10:1，很多場合選擇合適的參數，可以做到20:1、30:1或更高。
重復性和長期穩定性好
平衡流量傳感器能將流場平衡穩定，使重復性大大提高，可達0.1%。平衡流量計多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性非常好；整個儀表無可動部件，使用壽命比傳統節流裝置延長5～10倍。
耐臟污不易堵
多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減小了流體孔被堵塞的機會。
測量范圍寬
根據試驗結果，我們了解到：平衡流量計的性能，使其流速可以到音速；其最小雷諾數可低于200，最大雷諾數大于107；β值可選0.25～0.90。
適用范圍廣
平衡流量計工作溫度、壓力取決于管道和法蘭的材質和等級，分別可達850℃、42MPa或更高溫度、壓力介質。適合極低溫流體LNG、液空氣、液氮、液氧、液氬、液化乙烯、液氫、液氯等，能有效防止氣化，測量效果最佳。平衡流量計可以進行氣液兩相、漿料，甚至固體顆粒測量。A+K平衡流量計左右完全對稱，因此可以十分方便地測量雙向流。
|
